智能化高性能数字调节仪
产品名称:智能化高性能数字调节仪
产品编号:142330-358
产品型号:5
更新时间:2010.11.16
浏览次数:
更多产品图片:
产品详细介绍:
智能化高性能数字调节仪 具有微处理功能的WP220系列产品,是ISO9001认证、集高性能、低价格、操作简便等特点于一体的实用型调节器。除了采用自整定功能,手/自动无扰切换外,还具备超前的自适应功能,另外还有双向PID调节功能及测量回路断线报警功能。在传感器断线时,调节器输出能自动切到预置输出,防止由于温度急剧下降可能造成的设备损坏。该系列产品可广泛应用于加热炉、工业窖炉、半导体炉、反应釜精密温度控制、锅炉热处理:石油化工、轻工机械等温度控制及过程控制系统领域。
主要技术参数
输入信号
模拟量 ·热电偶:标准热电偶 — B、S、K、E、R、J、T等 ·铂电阻:Pt100
·电 流:0~20mA、4mA~20mA ·电 压: 0~5V、1V~5V
输出信号
模拟量输出 ·DC 4mA~20mA ,(负载电阻≤500Ω)
继电器输出 ·***大AC250V,3A/1A接点(阻性负载时)
电压输出 ·SSR驱动,DC12V,负载电阻800Ω以上
控制输出1 ·比例度:0.1~999.9或0.01~99.99 ·积分时间:0~3600秒
(加热/冷却) ·微分时间:0~3600秒 ·控制周期:1~120秒
·迟滞幅:0.1~100.0%或0.01~10.00%
控制输出2 ·比例度:主控制比例度0~1000%
(加热/冷却) ·控制周期:1~120秒
·死区/重叠:-100.0~100.0或-10.0~10.0
·滞后幅:0.1~100.0%或0.01~10.00%
特性
测量精度 ·±0.5%FS±1字
分 辨 率 ·1℃(0F)、0.1℃(“R”及“S”除外) 在参数画面上选择
显示方式 ·7线段LED数字表示4位×2
控制/报警 ·报警1:第一报警AL1 ***大AC250V,3A/1A接点(阻性负载时)
·报警2:①第二报警AL2***大AC250V,3A/1A接点(阻性负载时)
②加热器断线报警:选择CT功能时,也适用于三相电
源(电流输出的场合不可以)
通讯功能 ·通讯接口:RS485通讯(MODBUS通讯协议)
·变送输出:DC(4~20)mA或DC(1~5)V
·外给定切换:外接开关输入
产品外形
外形:48×96×115mm
开孔尺寸:45×92mm
外形:96×96×115mm
开孔尺寸:92×92mm

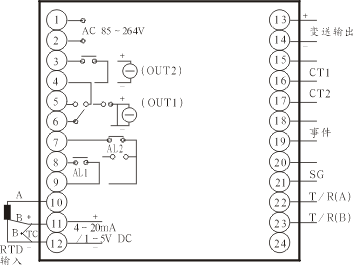

产品接线图
48×96仪表接线图
96×96仪表接线图
型谱表
型 号
说 明
WP-
□□□
□
□
□
□
□□□
外形特征
224
48(W)×48(H)mm(暂不提供)
225
48(W)×96(H)mm
227
72(W)×72(H)mm(暂不提供)
229
96(W)×96(H)mm
输入信号
C
热电偶(E,J,K,B,R,S,T)
R
铂电阻PT100
V
电压DC1~5V DC
A
电流4~20mA DC
第一输出(加热)
带第一报警ALM1
A
电流4~20mA DC
M
继电器
V
SSR驱动电压脉冲输出:DC12V
选择1
第二输出(冷却)
N
无
A
电流4~20mA(注:wp224不能选择电流输出)
M
继电器(注:WP224选择第二报警时不能选择此功能)
V
SSR驱动电压脉冲输出:DC12V
选择2
0
无
1
第二报警(AL2)(注:WP224选择第二报警输出继电器时,不能选择此功能)
2
加热器继线报警(HB)(注:在选择第二报警输出功能后,不能选择此功能)
3
AL2+HB(注:在选择第二报警输出功能后,不能选择此功能)
选择3
NNN
无
CNN
MODBUS通讯
NEN
事件输入
NNA
传送输出4~20mA DC
NNV
传送输出1~5V DC
*除通信和传送输出不能同时选择外,其它所有组合都可以
选型举例:WP-P805-010-08-HL;WP-P905-820-12-HL-P-T
