简易操作器

产品名称：简易操作器
产品编号：142644-712
产品型号：0
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
   简易操作器 可不外接信号或接一路测量信号, 即可通过按键操作直接控制操作信号输出, 适用于各种阀门等的手动定位控制，显示屏显示测量值或输出百分比，用户可设。
 主要技术参数
※操作信号输出模拟量正、反作用可设定。
※操作信号输出正转、反转开关量，上、下限幅可设定。
※具有wn****分度号输入的位式控制表所有特点。
※可带RS485/RS232隔离通讯接口。
 产品外形



外形：48×48×115mm
开孔尺寸：45×45mm
外形：96×48×115mm
开孔尺寸：92×45mm
外形：48×96×115mm
开孔尺寸：45×92mm
外形：72×72×115mm
开孔尺寸：68×68mm






外形：96×96×115mm
开孔尺寸：92×92mm
外形：160×80×115mm
开孔尺寸：152×76mm
外形：80×160×115mm
开孔尺寸：76×152mm
外形：80×160×115mm
开孔尺寸：76×152mm
 产品接线图

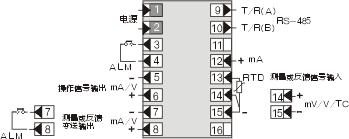

 操作信号输出为模拟量操作器接线图

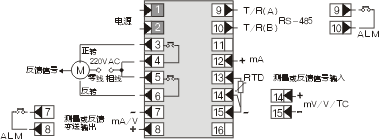

 操作信号输出为开关量操作器接线图
 72×72操作信号输出为模拟量操作器接线图

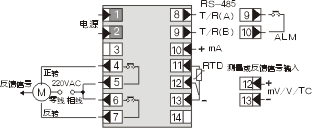

 72×72操作信号输出为开关量操作器接线图
 正反转控制信号为双向可控硅输出接线图
 正反转控制信号为SSR固态继电器接线图
型谱表
型  号
   说   明
WP-
□□
□
□□
-□
□
□
-□
-□
□
□

外形特征
C
                    横式单屏数码显示 屏幕显示测量值或输出百分比
S
                    竖式单屏数码显示
D
                    横式双屏数码显示 上屏默认显示测量值
下屏默认显示输出百分比
DS
                    竖式双屏数码显示
T
                    竖式单屏单光柱显示 屏幕默认显示测量值
光柱默认显示输出百分比
TX
                    横式单屏单光柱显示
外形尺寸

4
                  96×48mm横式 48×96mm竖式
7
                  72×72mm
8
                  160X80mm(横式)  80X160mm（竖式）
9
                  96X96mm（方式）
控制作用

45
                简易操作器
通讯方式

0
              无通讯接口
2
              RS-232C通讯接口
8
              RS-485通讯接口
操作信号
输出类型

1
            继电器正反转控制输出(D型)
2
            (4～20)mA输出(Q型)
3
            (0～10)mA输出(Q型)
4
            (1～5)V输出(Q型)
5
            (0～5)V输出(Q型)
6
            可控硅正反转过零控制输出
7
            固态继电器正反转控制信号输出
变送输出

0
          无变送输出
2
          (4～20)mA输出
3
          (0～10)mA输出
4
          (1～5)V输出
5
          (0～5)V输出
输入类型

□
        参见“输入类型表”（无输入信号的操作器只有单屏显示输出百分比,代码为24）
第一报警方式

N
      无报警（可省略）
H
      上限报警
L
      下限报警
第二报警方式

N
    无报警（可省略）
H
    上限报警
L
    下限报警
供电方式
      AC220V线性电源（可省略）
T
  AC（90～265）V开关电源供电
W
  DC24V供电
