天长市昌晖自动化系统有限公司
-
首页
-
香港上润仪表
-
智能数显仪表
智能给定操作器
产品名称:智能给定操作器
产品编号:142750-940
产品型号:1
更新时间:2010.11.16
浏览次数:
更多产品图片:
产品详细介绍:
智能给定操作器 具有wn****分度号输入的位式控制表所有特点,自动时测量值与给定值比较,决定操作器输出的正转或反转,双屏数码管显示,上屏显示测量值,下屏显示给定值,手动时由按键操作决定正转或反转开关量输出,与电动执行机构配合可控制系统的液位或温度等。
主要技术参数
※
操作信号输出正转、反转开关量,上、下限幅可设定。
※
具有wn****分度号输入的位式控制表所有特点。
※
可带RS485/RS232隔离通讯接口。
产品外形
外形:96×48×115mm
开孔尺寸:92×45mm
外形:48×96×115mm
开孔尺寸:45×92mm
外形:72×72×115mm
开孔尺寸:68×68mm
外形:96×96×115mm
开孔尺寸:92×92mm
外形:160×80×115mm
开孔尺寸:152×76mm
外形:80×160×115mm
开孔尺寸:76×152mm
产品接线图

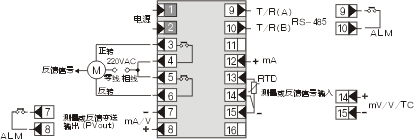

操作信号输出为开关量操作器接线图
正反转控制信号为双向可控硅输出操作器接线图
正反转控制信号为SSR固态继电器操作器接线图
型谱表
型 号
说 明
WP-
□□
□
□□
-□
□
□
-□
-□
□
□
外形特征
D
横式双屏数码显示
S
竖式双屏数码显示
外形尺寸
4
96×48mm横式 48×96mm竖式
8
160X80mm 80X160mm
9
96X96mm(方式)
控制作用
55
智能给定操作器
通讯方式
0
无通讯接口
2
RS-232C通讯接口
8
RS-485通讯接口
操作信号
输出类型
1
继电器正反转控制输出
6
可控硅正反转过零控制输出
7
固态继电器正反转控制信号输出
变送输出
0
无变送输出
2
(4~20)mA输出
3
(0~10)mA输出
4
(1~5)V输出
5
(0~5)V输出
输入类型
□
参见“输入类型表”
第一报警方式
N
无报警(可省略)
H
上限报警
L
下限报警
第二报警方式
N
无报警(可省略)
H
上限报警
L
下限报警
供电方式
AC220V线性电源(可省略)
T
AC(90~265)V开关电源供电
W
DC24V供电
