产品名称:简易后备操作器
产品编号:142858-347
产品型号:5
更新时间:2010.11.16
浏览次数:
更多产品图片:
产品详细介绍:
简易后备操作器 接收从DCS系统或PID调节器给定的模拟量信号,正常控制时,操作器输入输出相当于直通的,以实现DCS系统或PID调节器对执行机构的自动控制,当前级DCS系统或PID调节器发生故障时,操作器接收到故障状态信号,即转为手动控制状态,由按键控制操作信号的输出,当故障解除,仪表自动恢复自动状态。
产品外形
外形:96×48×115mm
开孔尺寸:92×45mm
外形:48×96×115mm
开孔尺寸:45×92mm
外形:72×72×115mm
开孔尺寸:68×68mm
外形:96×96×115mm
开孔尺寸:92×92mm
外形:160×80×115mm
开孔尺寸:152×76mm
外形:80×160×115mm
开孔尺寸:76×152mm
产品接线图

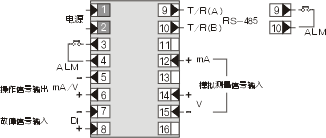

操作信号输出为模拟量操作器接线图
型谱表
型 号
说 明
WP-
□□
□
□□
-□
□
-□
-□
□
□
外形特征
C
横式单屏数码显示
S
竖式单屏数码显示
T
竖式单屏单光柱显示
TX
横式单屏单光柱显示
外形尺寸
4
96×48mm横式 48×96mm竖式
8
160X80mm(横式) 80X160mm(竖式)
9
96X96mm(方式)
控制作用
65
简易后备操作器
通讯方式
0
无通讯接口
2
RS-232C通讯接口
8
RS-485通讯接口
操作信号
输出类型
2
(4~20)mA输出
3
(0~10)mA输出
4
(1~5)V输出
5
(0~5)V输出
输入类型
12
(4~20)mA输入
13
(0~10)mA输入
14
(1~5)V输入
15
(0~20)mA输入
16
(0~20)mA输入
第一报警方式
N
无报警(可省略)
H
上限报警
L
下限报警
第二报警方式
N
无报警(可省略)
H
上限报警
L
下限报警
供电方式
AC220V线性电源(可省略)
T
AC(90~265)V开关电源供电
W
DC24V供电
