8系列精小型压力变送器

产品名称:8系列精小型压力变送器
产品编号:144430-353
产品型号:8
更新时间:2010.11.16
浏览次数:
更多产品图片:




产品详细介绍:

 WIDE PLUS-8系列精小型压力变送器以其优良的可靠性,广泛的适用性,产品的灵活性和多样性,广泛应用于航空、航天、石油、化工、冶金、电力、水利等工业过程现场压力测量和控制。
 产品外形

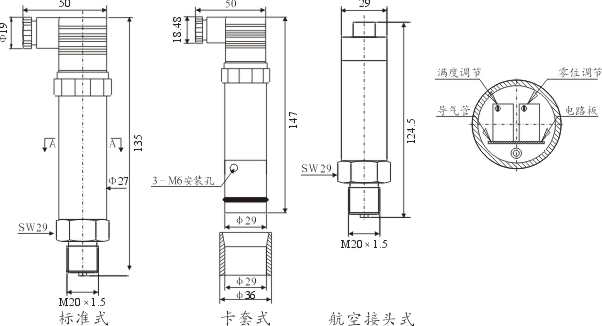

 接插件连接式外形结构和安装尺寸

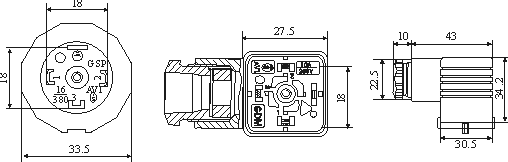

 接插件外形及排列
 赫丝曼接头连接式插脚定义  航空插头连接式接线定义
插脚 二  线
1
电源正:+
2
电源负:-
3
导线 二  线
红色导线
电源正:+
蓝色导线
电源负:-
屏蔽导线
 产品特点
·量程覆盖范围宽。
·全不锈钢结构,压力接口形式多样,具有齐平膜片、钽膜片等多
  种形式。防护等级IP65。
·输出信号形式多样,现场可调校,现场可显示。
·反极性保护和瞬间过电流过跨压保护,符合EMI防护要求。
·防爆型产品符合GB3836.4标准的ExiaⅡCT6要求,防爆合格证号
  CNEX03.823。
 技术参数
测量范围   -0.1~0—0.01~60MPa
过 载      1.5倍满量程压力
压力类型   表压或绝压或密封参考压力
精 确 度   典型:±0.25%FS; ***大:±0.5%FS(包括非线性、
           迟滞和重复性)
长期稳定性 典型:±0.1%FS; ***大:±0.2%FS
零点温度漂移 0.03%FS/℃(≤100KPa); 0.02%FS/℃(>100KPa)
满度温度漂移 0.03%FS/℃(≤100KPa); 0.02%FS/℃(>100KPa)
允许温度   ·正常工作温度 -20~70℃
           ·膜片 -20℃~80℃(短时可达130℃)
           ·贮存温度 -20℃~80℃
           ·高低温型 -65℃~150℃ 10℃~200℃ 10℃~350℃
供电电源    (12.5~36)V DC
输出信号    (4~20)mA DC
传输方式    二线
外壳防护    电缆线和接插件连接均为IP65
电气连接    进口防爆插头座或电缆1.5米
壳 体       不锈钢 1Cr18Ni9Ti    O型圈:氟橡胶、丁腈橡胶
膜 片       不锈钢 316L
 工作原理
   该产品采用带不锈钢隔离膜片的OEM压力传感器作为信号测量元件、并经过计算机自动测试,用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内,将传感器信号转换为标准输出信号。整个产品经过了元器件、成品的严格测试及老化筛选,性能稳定可靠。
 负载特性
型谱表

型     号

说     明

WIDEPLUS-8

□□
-□



膜片材料

A


扩散硅
(注1)

  A1:标准型
  A2:超稳定型
  A3:清洁型
  A4:防腐型
B


蓝宝石
(注2)

  B1:(-65~150℃)
  B2:(10~200℃)
  B3:(10~350℃)

防爆等级

S
                    标准型(无防爆)
I
                    本安型ExiaII CT6(注3)
过程连接件材料
1
                  不锈钢316L
2
                  不锈钢304
3
                  不锈钢1Gr18Ni9Ti
4
                  哈氏合金C
过程连接件方式
R
                外螺纹G1/2(内孔φ10mm)
G
                外螺纹M20 X 1.5(内孔φ3mm)
M
                外螺纹G1/2(内孔φ3mm)
A
                外螺纹G1/2-14NPT
N
               外螺纹M20 X 1.5(内孔φ10mm)
P
                外套卡孔(量程≤1MPa)
Y
                特殊要求
密封件材料
1F
             氟橡胶
2F
              丁腈橡胶
4F
              全密封焊接
信号输出方式
2
           (4~20)mA DC 二线制
3
           (0~10)mA 或(1~5)V DC输出(5V供电)三线制
显示方式

A
          无现场指示
C
          LCD数字量程显示(液晶)
D
          LED数字量程显示(数码管)
E
          LCD数字0~100%显示
F
          LED数字0~100%显示
Y
          特殊要求

精度等级

1
        表压
2
        绝压
5


 密封表压型(请提供参考压力值)

测量范围

      见WIDEPLUS-8O精小型压力变送器标准量程表
其它

G
    表压
A
    绝压
B
    密封表压型(请提供参考压力值)

电气连接方式

J

 航空插头连接(不可带表头)

J1
 赫斯曼接头连接(注5)
选型举型
  WIDEPLUS-8AS1G1F2A5G17GJ
●注1:扩散硅标准型测量量程为:***小 0~10kPa,***大 0~35MPa ,扩散硅超稳定型测量量程为:***小
  0~6kPa,***大0~60MPa。
●注2:蓝宝石变送器过程连接方式导压孔只能选Φ3。
●注3:本安型变送器不能带表头。
●注4:0.1级精度要选用超稳定型扩散硅膜片材料(A2)才能实现。
●注5:没有特别指明默认为赫斯曼接头电气连接方式。
 标准量程表
表压代码
绝压
测量范围
量程调节范围
扩散硅或高低温型过载
扩散硅
高低温型
G01
×
0-4kPa
1.6kPa-5kPa
7.5kPa
×
G02
×
0-6kPa
4kPa-10kPa
15kPa
G03
×
0-10kPa
4kPa-20kPa
30kPa
G04
×
0-16kPa
6.4kPa-20kPa
30kPa
G05
A1
0-20kPa
8kPa-35kPa
55kPa
G06
A2
0-25kPa
10kPa-35kPa
55kPa
G07
A3
0-30kPa
12kPa-35kPa
55kPa
G08
A4
0-35kPa
14kPa-35kPa
55kPa
G09
A5
0-40kPa
16kPa-70kPa
105kPa
G10
A6
0-60kPa
24kPa-70kPa
105kPa
G11
A7
0-100kPa
40kPa-100kPa
300kPa
G12
A8
0-160kPa
64kPa-200kPa
300kPa
G13
A9
0-200kPa
80kPa-200kPa
300kPa
G14
A10
0-250kPa
100kPa-350kPa
525kPa
G15
A11
0-400kPa
160kPa-700kPa
1.05MPa
G16
A12
0-600kPa
240kPa-700kPa
1.05MPa
G17
A13
0-1.0MPa
0.4MPa-1.0MPa
1.5MPa
G18
A14
0-1.6MPa
0.64MPa-2.0MPa
3.0MPa
G19
A15
0-2.0MPa
0.8MPa-2.0MPa
3.0MPa
G20
A16
0-2.5MPa
1.0MPa-3.5MPa
5.25MPa
G21
A17
0-4.0MPa
1.6MPa-4.0MPa
10.5MPa
G22
A18
0-6.0MPa
2.4MPa-7.0MPa
10.5MPa
G23
A19
0-10MPa
4.0MPa-10MPa
15MPa
G24
A20
0-20MPa
8.0MPa-20MPa
30MPa
G25
A21
0-30MPa
12MPa-35MPa
45MPa
G26
A22
0-40MPa
16MPa-40MPa
60MPa
G27
A23
0-60MPa
24MPa-60MPa
90MPa
G28
×
-2kPa -2kPa
-1.6kPa-2.5kPa
×
×
G29
×
-5kPa -5kPa
-3kPa-5kPa
×
×
G30
×
-10kPa -10kPa
-6kPa-10kPa
30kPa
G31&, lt;
