ALC系列缆式静压液位变送器

产品名称:ALC系列缆式静压液位变送器
产品编号:145542-269
产品型号:ALC
更新时间:2010.11.16
浏览次数:
更多产品图片:




产品详细介绍:

WIDEPLUS-AL系列智能静压液位变送器 是引进美国和日本的xj****生产工艺,采用九十年代世界******技术,经过严格的品质管理,由我公司自行研制和开发的通用智能型系列变送器,是工业自动化控制系统的压力检测变送单元。它测量工业过程流体压力,将其转化成4mA~20mA DC信号输出。同时通过现场总线HART协议可进行远程参数设定、远程控制、自诊断等功能。人工智能化的管理能使你的自动化控制系统达到一种新的更高的层次。
 产品外形

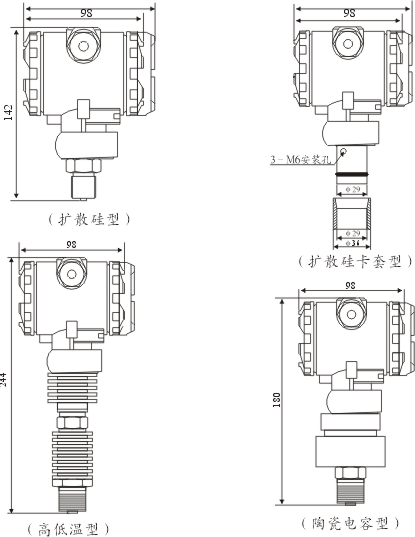

 外形尺寸
 产品特点
·精度高,可靠性好
·温度影响小
·稳定性±0.1%FS/年
·控制参数密码锁定、确保安全
·智能化,小型化
·测量范围比大
·LCD数字量程显示或百分比显示
·软件补偿
·量程改变时可以不引入压力
·故障自诊断、远程设定通讯、远程控制
·防水、防尘、防震、防爆、防腐
·现场总线HART协议通信
 技术参数
电源电压    12V ~ 45V DC
测量范围    0~100m(***大)
通信输出    1、(4~20)mA DC输出+现场总线HART协议通信距离
               :2Km(使用CEV电缆时)
            2、 (4~20)mA DC 输出
精 度       0.1级、0.2级、0.5级
稳 定 性    优于0.1%FS/年
允许温度   ·介质:-20℃~60℃ ·环境:-20℃~70℃
           ·贮存:-40℃~80℃
相对湿度    0~100%RH
与介质接触材料 外壳 不锈钢1Gr18Ni9Ti
                密封 氟橡胶
                     聚四氟乙烯
                     全密封焊接
                膜片 不锈钢316L
                     陶瓷电容
导气电缆材料 聚氯乙烯与丁腈橡胶复合物
过程连接方式 ·外螺纹G1 · 法兰 DN20PN0.6
 工作原理
液体中某一点的静压力与该点到液面的距离成正比,即:
                                 P = ρg h
其中P— 被测点的压力(压强)
ρ— 介质密度
g— 重力加速度
h— 被测点到液面的高度
    对已确定的被测介质及地点,ρ、g为常数,故被测点到液面的位置的变化只与被测的压力(压强)有关。
    WIDEPLUS-AL系列静压液位变送器就是通过测定被测点的静压力来确定液面位置的。

型谱表

型     号

说     明

WIDEPLUS-AL

□□



膜片材料

C
                        标准缆式(缆线温度≤70℃)
R


  杆式

D
                        直装式
G

铠装缆式
  G1铠装管为304
  G2铠装管为不锈钢(316)
变送器类型

S
                      标准型
过程连接件材料
1
                    不锈钢316L
2
                    不锈钢304
3
                    不锈钢1Gr18Ni9Ti
过程连接件方式
T
                  外螺纹G1 1/2
F
                  法兰(注1)
Y
                  特殊要求
密封件材料
1F
               氟橡胶
2F
                丁腈橡胶
3F
                全密封焊接(不适用扩散硅)
4F
                全密封焊接(仅用于扩散硅)
膜片类型
A
              扩散硅   A1标准型
  A2超稳定型
C
              陶瓷电容
信号输出方式

E
            4~20mA二线制
P
            4~20mA二线制(按键设定)
I
            4~20mA DC二线制带现场总线HART协议
显示方式

A
          无现场指示
C
          LCD数字量程显示(液晶)
D
          LCD数字0~100%显示(液晶)

精度等级

1
        0.1级(注2)
2
        0.2级
5


 0.5级

配重

H
    无配重
Z
    标准配重(请提供流速、密度)
Y
    特殊要求

安装尺寸

    安装尺寸仅限于缆式杆式(注3)
测量范围

  见WIDEPLUS-AL系列静压液位变送器标准量程表
选型举型
  WIDEPLUS-ALCS1T1FAIC2H
●订货注明: 液体介质密度( )
            液位量程h=( )米
            缆式:电缆长度L=()米
            杆式:插入深度L=()米(探头到法兰的距离)
●注1: 一体式是采用进口不锈钢隔离膜片的传感器和高性能的专用放大电路直接封装在探头中。
●注2:缆式及杆式液位法兰默认为DN20 PN0.6MPa,直装式液位法兰默认为DN50 PN1.6MPa,特殊订货请注明。
●注3: 0.1级精度要选用超稳定型扩散硅膜片材料(A2)才能实现。
●注4:安装尺寸在缆式及杆式变送器使用,如测量水井水位量程10m安装尺寸11m,则多出1m作安装调节用,实际测量为10m,不注明,缆式默认1m高度调节,杆式用户应详细注明安装尺寸。
●注 :缆式液位变送器的导气电缆采用进口耐磨、耐弱酸、抗低温等高性能的环保型材料,可用于食品、医药等测量现场。
 标准量程表
表压代码
测量范围
量程范围
电容式过载
扩散硅型过载
电容式
扩散硅
G03
0-10kPa
4kPa-20kPa
0.6MPa
30kPa
×
G04
0-16kPa
6.4kPa-20kPa
0.6MPa
30kPa
G05
0-20kPa
8kPa-35kPa
0.6MPa
55kPa
G06
0-25kPa
10kPa-35kPa
11.0MPa
55kPa
G07
0-30kPa
12kPa-35kPa
1.0MPa
55kPa
G08
0-35kPa
14kPa-35kPa
1.0MPa
55kPa
G09
0-40kPa
16kPa-70kPa
1.0MPa
105kPa
G10
0-60kPa
24kPa-70kPa
1.0MPa
105kPa
G11
0-100kPa
40kPa-100kPa
1.0MPa
300kPa
G12
0-160kPa
64kPa-200kPa
1.8MPa
300kPa
G13
0-200kPa
80kPa-200kPa
1.8MPa
300kPa
G14
0-250kPa
100kPa-350kPa
2.5MPa
1.05MPa
G15
0-400kPa
160kPa-700kPa
2.5MPa
1.05MPa
G16
0-600kPa
240kPa-700kPa
4.0MPa
1.05MPa
G17
0-1.0MPa
0.4MPa-1.0MPa
4.0MPa
1.5MPa
 注:打“× ”表示不提供;打“√ ”表示按标准量程提供。
