FYD系列多路风压测量变送器

产品名称:FYD系列多路风压测量变送器
产品编号:15031-368
产品型号:FYD
更新时间:2010.11.16
浏览次数:
更多产品图片:




产品详细介绍:

WIDEPLUS-FYD系列多路风压测量变送器 是选用进口高精度、高稳定性芯片,并采用特殊铝合金表面处理技术和传感器应力隔离技术,经精密温度补偿及放大处理,将差压信号转换成(4~20)mA Dc标准信号。它可广泛应用于工业领域或实验室进行炉膛压力、风道压力、空气压力等的测量和控制。
 产品外形
 外形尺寸
 技术参数
过载压力   ***大测量范围上限值的2倍
测量介质   非腐蚀性,无粉末,干燥性气体
工作电压   (12.5~36)V DC(两线制)
标准电压   24V DC±5%,纹波小于1%
输出信号   (4~20)mA Dc(两线制)
环境温度   -20℃~85℃
贮存温度   -40℃~125℃(若用户测量潮湿或带有粉尘的气体,请选用防尘干燥过滤器)
外壳材料   硬铝合金
接口形式   Φ8mm带M12×1外螺纹(B型结构)
引线方式   电缆线(默认长度为1m)或者航空插头
负载电阻   (4~20)mA:参见负载特性图
静压影响   变送器输入静压影响不超过其***大量程的0.5%
温度系数   ±0.25%FS/10℃(0.25级)
           ±0.25%FS/10℃(0.5级)
稳定性     ±0.25%FS/1年(0.25级)
           ±0.25%FS/1年(0.5级)
注:须与Φ6外径塑料软管配接。

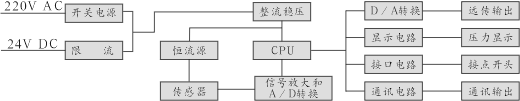

 主要特点
 负载特性

WIDEPLUS-DS系列差压变送器型谱表

型     号

说     明

WIDEPLUS-DS

□□



结构形式

A
                     A型结构(引压接头位于壳体的同侧)
B


 B型结构(引压接头位于壳体的两侧)

压力种类

D
                    差压
G
                    表压
过程连接件材料


测量范围
静压
过载
***小测量范围
***大测量范围
01

0~0.5KPa
0~1.0kPa
35kPa
1.5kPa
02

0~1.0KPa
0~2.5kPa
70kPa
3.75kPa
03

0~2.5kPa
0~7kOa
100kPa
10.5kPa
04

0~7.0kPa
0~30kPa
250kPa
45kPa
05

0~30kPa
0~100kPa
1.0MPa
150kPa
06

0~100kPa
0~200kPa
2.0MPa
300kPa
07

0~200kPa
0~700kPa
5.0MPa
1.05MPa
输出方式
E
                4~20mA DC 二线制
过程接口
P1
              φ8mm气嘴(带M12X1)安装螺纹
P2
              φ6快速接头
P3
              φ8快速接头
P4
              M12 X 1螺纹
P5
              用户自定
引线方式
C1
            航空插头
C2
            电缆线(常规长度1m)
防爆等级

S
          标准型

精度等级

2
        0.2级
5


 0.5级

选型举例
  WIDEPLUS-DSAD01EP1C1S2
 WIDEPLUS-FYD系列风压多路测量柜型谱表

型   号

说     明

WIDEPLUS-FYD



测量路数

2
    二个测量点
3
    三个测量点
4
    四个测量点
5
    五个测量点
6


  六个测量点

柜体外形

E
  冷轧板弯制喷漆
D
  不锈钢板弯制
