DP/GP系列远传压力\差压变送器(1151外形)

产品名称:DP/GP系列远传压力\差压变送器(1151外形)
产品编号:15513-655
产品型号:DP/GP
更新时间:2010.11.16
浏览次数:
更多产品图片:




产品详细介绍:

电容式压力、差压变送器有多种型式,可用于差压、流量、表压、绝压、真空度、液位和比重的测量场合。根据订货信息表确定变送器的型号,指定如压力范围,输出方式和变送器基本的结构件材料等。此外,如附件、认证、特殊制造程序的选项均可选择。
 产品外形

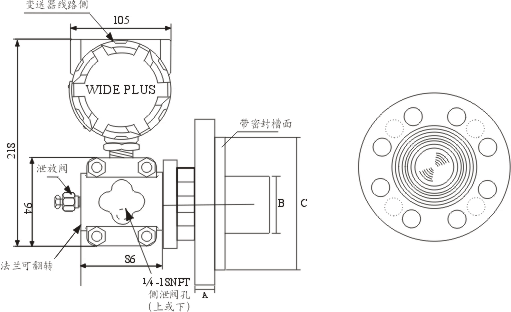

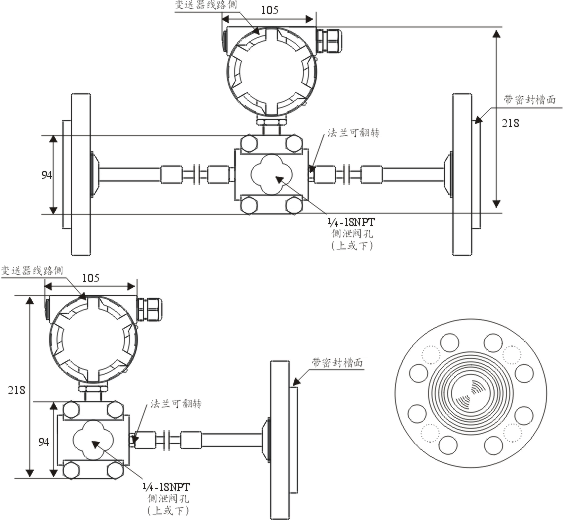

 外形尺寸
 技术参数
测量介质   液体、气体和蒸汽
量程范围   差压: 0~0.1kPa至0~10MPa
            相对压力: ***大0~40MPa***小0~0.16kPa
            ******压力: ***大0~10MPa***小0~10kPa
工作电压   12V~45V DC(一般使用24V DC)
输出信号   4mA~20mA DC
防爆等级   ·隔爆型(ExdIIBT5或ExdIICT6)
            ·本安型(ExibIICT6或ExiaIICT6)
量程和零点 外部连续可调
正负迁移   其量程不管输出如何,正负迁移后,上、下限均不得超过量程的极限
           ·正向***大迁移量为***小调校量程的500%
           ·负向***大迁移量为***小调校量程的600%
阻 尼      充硅油时,0.25s~1.67s连续可调
启动时间   2S(无需预热)
温度范围   环境温度-20℃~70℃
精 度      0.2级、0.5级
相对湿度   0~100%RH
稳 定 性   优于0.1FS/年
传感器容积变化量 小于0.16cm
现场指示表 ·LED数码显示 ·LCD液晶显示 ·线性指示表显示
电源变化影响 小于输出量程的0.0059%/V
振动影响 在任意轴上,频率为200Hz,引起的***大误差为量程的±0.05%/g
介质温度   -40℃~100℃
贮存温度   -40℃~100℃
温度影响 1、***大量程
             零点误差:<量程的±0.5%/55℃
             总 误 差:<量程的±1.0%/55℃
         2、***小量程
             零点误差:<量程的±3.0%/55℃
             总 误 差:<量程的±3.5%/55℃
重 量     4.9kg(不包括选件)
 主要特点
·测量对象: 开口或密封容器的液位
·液位测量精度0.25%
·测量范围:6kPa~2000kPa
·3-,4-英寸平膜片式或伸出式膜片
·多种灌充液选择,可满足各种应用要求
·阻尼可调
·接液位材料:不锈钢、哈氏合金C-276和钽
 工作原理
    工作时,高、低压侧的隔离膜片上和灌充液将过程压力传递给中心的灌充液, 中心的灌充液将压力传递到δ—室传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件,其位移随所受差压而变化(对于GP表压变送器,大气压力如同施加在传感膜片的低压侧一样)。AP绝压变送器,低压侧始终保持一个参考压力。传感膜片的***大位移量为0.004英寸(0.10毫米)。其位移量与压力成正比。测量膜片的两电容固定极板的被放大电路线性地转换成4~20mA DC的二线制电流、电压或数字HART(高速可寻址远程发送器数据公路)输出信号。
 负载特性
