智能三相交流电流/电压仪表

产品名称：智能三相交流电流/电压仪表
产品编号：152739-208
产品型号：5
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
智能三相交流电流/电压仪表 采用xj****的微处理器进行智能控制，对输入的三相交流电流/电压信号进行准确的测量，经过CPU运算处理后，由高亮度LED数码管进行清晰直观的显示，并具有超限控制/报警、标准串行通讯等功能。
 产品外形

外形：96×48×115mm
开孔尺寸：92×45mm
外形：48×96×115mm
开孔尺寸：45×92mm
外形：96×96×115mm
开孔尺寸：92×92mm
外形：160×80×115mm
开孔尺寸：152×76mm



外形：80×160×115mm
开孔尺寸：76×152mm
 产品接线图
 三相三线制电压仪表接线图

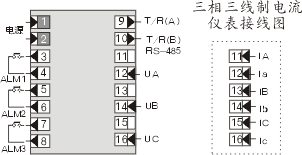

 三相三线制电流仪表接线图
 三相四线制仪表接线图

型谱表

型　　　　　号

说　　　　　明

WP-LE

□□
-□
□
□
□
□
□□
□
□



仪表类别
3V
                   交流三相电压表
3A

        　交流三相电流表

显示方式


C


　LED三屏数字显示

外形尺寸






1



 （160×80）mm

2
              （80×160）mm
4
              （48×96）mm(无光柱)
6
              （96×48）mm(无光柱)
7
              （72×72）mm (无光柱)  (暂时不供货)
9
              （96×96 ）mm

通讯方式
0
             无通讯方式
2
             RS-232C通讯接口（暂不供货）

8



  RS-485通讯接口　

变送输出
0
         　无变送输出
2
           4~20mA变送输出（暂不供货）
3
           0~10mA变送输出（暂不供货）
4
           1~5V变送输出（暂不供货）
5
           0~5V变送输出（暂不供货）
9
           特殊要求的变送输出（暂不供货）

信号输入
3

  无控制/报警
4

  上限报警+下限报警(注2)
控制方式

N
       无控制报警
3H
       上限报警（三相）（注2）
3L
       下限报警（三相）（注2）

供电电源

T


　AC 220V

W
     DC 24V （开关电源）

输入范围


□
   电压：0~500V
超出输入范围
请采用互感器
  电流：0~5A
● 注1：(48×96)(96×48)两种型号的仪表，输入信号接线为三相三线制时不带报警功能。
● 注2：三屏显示各屏只能选择一个报警上限报警H或下限报警L。
●选型示例：
（1）WP-LE3V-C2804-3HT(400V/400V)
三相交流电压显示控制仪:三屏数字显示;外形尺寸80×160;RS-485标准串行通讯;三相四线制接线方式；开关电源供电；输入电压0～400V；显示0~400V；三相上限报警。
（2）WP-LE3A-C 280-3HT(100A/5A)
三相交流电流显示控制仪：三屏数字显示；外形尺寸80×160；RS-485标准串行通讯；三相上限报警；开关电源供电；输入电流0～5A，显示0～100A。
