WP6000-EX系列开关量输入隔离式安全栅,接收来自危险场所一侧的开关/接近开关输入,通过安全栅隔离后传输到安全场所输出。具备接近开关故障检测和继电器输出正反相作用设置功能。 |
产品外形 |
|
仪表外形尺寸:114.5×99×22.5(高×宽×深mm) 仪表安装: 35mmDIN导轨式安装 |
产品特点 |
防爆标志: [Exia]ⅡC 电 源: 24V DC±2V 功 耗: 继电器工作时,约1.5W 危险区输入信号:开关,接近开关供电电压>8V(开路电压) 短路电流≈8 mA 安全区晶体管输出特性 工作频率:≤1KHz, 外部供电:≤40V DC 电流输出:≤40mA, 有短路保护 ***大漏电流:≤10μA 信号输入特性 现场输入电流>2.1mA时,表示“ ON ” 现场输入电流<1.2mA时,表示“ OFF ” 开关滞后作用:200μA 安全区输出信号: 继电器输出或晶体管输出 继电器输出特性 响应时间: ≤20ms 驱动能力:250V AC/2A(阻性负载) 晶体管输出特性 驱动能力:30V DC/50mA(阻性负载) 输出作用方式: 微型拨动开关1、2设置(分别控制通道1,2):
状态 |
K1 |
K2 |
K3 |
ON |
常闭输出 |
常闭输出 |
有故障检测功能 |
OFF |
常开输出 |
常开输出 |
无故障检测功能 | 注:开关输入时,K3应置为ON。 连续工作温度:(-10~+60)℃ ******防爆电气产品质量监督检验中心 (CQST)认证参数(10 , 9及12,11端子间) U0:11V DC、C0:1.5μF、I0:15mA、L0:165mA、Um:250V AC/DC、P0:0.04W 适用现场设备 符合DIN9234和NAMUR接近开关 |

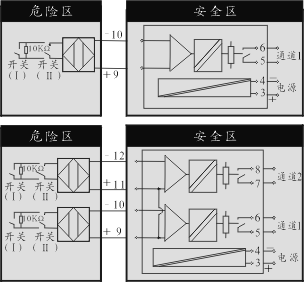

功能示意图 |
|

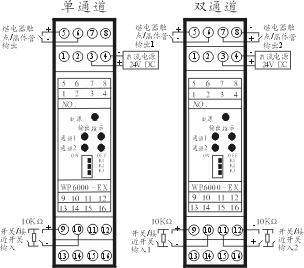

仪表接线图 |
|
仪表选型 |
型号 |
输入信号 |
输出信号 |
通道号 |
WP6011-EX |
开关/接近开关 |
继电器触点 |
单通道 |
WP6012-EX |
开关/接近开关 |
继电器触点 |
双通道 |
WP6013-EX |
开关/接近开关 |
晶体管 |
单通道 |
WP6014-EX |
开关/接近开关 |
晶体管 |
双通道 |
注: 6013/6014-EX当以开关为输入信号,需要断线检测功能时,须在开关两端并联10KΩ电阻(如图开关) 订货指南: 用户需要现场为开关输入,要求开关输出安全栅。 订货型号:WP6011-EX | |
