WP6000-EX操作端隔离式安全栅

产品名称:WP6000-EX操作端隔离式安全栅
产品编号:154543-492
产品型号:WP6000-EX
更新时间:2010.11.16
浏览次数:
更多产品图片:




产品详细介绍:

WP6000-EX系列操作端隔离式安全栅,它将来自调节器(操作器)的(4~20)mA信号经过隔离后输出给各执行器,并且限制危险能量从本安端子窜入到危险场所。
 产品外形
仪表外形尺寸:114.5×99×22.5(高×宽×深mm)
仪表安装: 35mmDIN导轨式安装
 产品特点
防爆标志: [Exib]ⅡC
功 耗: 约3W(24V供电,20mA输出时)
危险区输出信号:(4~20)mA DC 供给执行机构
安全区输入信号:(4~20)mA DC
           WP6067EX             WP6038-EX(V)
信 号:   (4~20)mA               (1~5)V
负载电阻: ≤500Ω               ≥250kΩ
输出精度: 0.5级
温度漂移: 0.01% F.S/℃
连续工作温度: (-10~+60)℃
  ******防爆电气产品质量监督检验中心 (CQST)认证参数 (9、10端子间):
U0≤30V, I0≤26mA, C0≤0.4μF, L0≤1mH,P0≤0.78W, Um=250V DC/AC
适用现场设备
  阀门定位器、电/气转换器(4~20)mA DC
 功能示意图

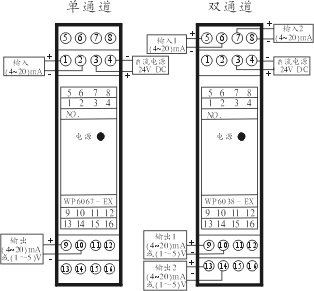

 仪表接线图
 仪表选型
型号 输入信号 输出信号 通道号
WP6067-EX (4~20)mA DC (4~20)mA DC /(1~5)V DC 单通道
WP6038-EX (4~20)mA DC (4~20)mA DC /(1~5)V DC 双通道
订货指南:
用户需要为现场提供一路(4~20)mA DC信号的安全栅
订货型号:WP6067-EX
