WP6074-EX热电阻隔离式温度变送器(本质安全型)
产品名称：WP6074-EX热电阻隔离式温度变送器(本质安全型)
产品编号：155251-606
产品型号：WP6074-EX
更新时间：2010.11.16
浏览次数：
更多产品图片：
|
 |
产品详细介绍： |
| WP6074-EX热电阻隔离式温度变送器将现场2/3线制热电阻的阻值变化转换为与温度成线性关系的(4~20)mA DC或(1~5)V DC隔离信号输出。 |
| 产品外形 |
|
|
|
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装 |
| 产品特点 |
|
防爆标志: [Exia] ⅡC
功 耗：约1.8W（24V供电，20mA输出时）
电 源：24V DC±2V
危险区输入：Pt100、Cu50热电阻
量程范围：Pt100(-200～600)℃（用户订货时指定）
Cu50(-50～150）℃(用户订货时指定)
安全区输出：
WP6074-EX WP6074-EX（V）
信 号：(4～20)mA (1～5)V
负载电阻：≤500Ω ≥250kΩ
输出精度：0.5级
温度漂移：0.01% F.S/℃
连续工作温度：(0～+50)℃
******防爆电气产品质量监督检验中心 （CQST）认证参数 (9、10、11端子间)
U0：4V, I0：90mA, C0：100μF ,L0：4.2mH，P0：0.09W、Um：250V DC/AC
适用现场设备：Pt100、Cu50热电阻传感器 |
| 功能示意图 |
|
|

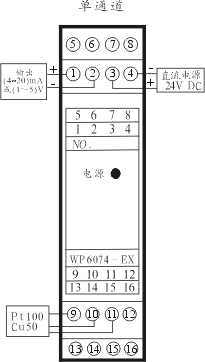

| 仪表接线图 |
|
|
| 仪表选型 |
| 型号 |
分度号 |
输出信号 |
通道号 |
| WP6074-EX |
Pt100 (-200~+600)℃可选
Cu50 (-50~+150)℃可选 |
(4~20)mA/ (1~5)V DC |
单通道 |
注：订货时须***注明量程范围 (范围内可任意选择)。
订货指南:
用户需要热电阻Pt100安全栅温度范围0~200℃，
订货型号：WP6074-EX（Pt100 0~200℃） | |
