WP6210系列热电阻温度变送器

产品名称:WP6210系列热电阻温度变送器
产品编号:155856-651
产品型号:WP6210
更新时间:2010.11.16
浏览次数:
更多产品图片:




产品详细介绍:

WP6210系列热电阻温度变送器是一种模块化结构导轨式仪表。它将热电阻的变化转换为与温度成线性关系的(4~20)mA DC或(1~5)V DC隔离信号输出。
 产品外形
仪表外形尺寸:114.5×99×22.5(高×宽×深mm)
仪表安装: 35mmDIN导轨式安装
 产品特点

输入信号:Pt10、Pt100、Cu50、Cu100热电阻
输出信号:(4~20)mA DC或(1~5)V DC
负载电阻: (4~20) mA DC输出时≤500Ω
          (1~5) V Dc输出时≥250kΩ
输入引线电阻影响: 每线电阻≤5Ω(三线相等)
精 度: 0.5级
共模干扰: 50Hz时<5mV
响应时间: <1s
隔 离: 输入、输出、电源间相互隔离
电 源:24V DC±2V
功 耗:<1.5W
环境温度:0~50℃
环境大气压:(86~110)KPa
相对湿度:<90%(不结露)
绝缘电阻:电源、输入、输出端子间≥100MΩ
绝缘强度:电源、输入、输出端子间500V AC1分钟不飞弧、不击穿
重 量:约150g
维 护:在安装配线状态下,仪表可以更换

 功能示意图

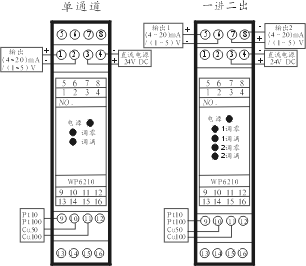

 仪表接线图
 仪表选型
型号
分度号
输出信号 通道数 备注
WP6211 Cu50 (4~20)mA/(1~5)V DC 一进一出
出厂时输出默认为(4~20)mA,如需(1~5)V订货时请说明
WP6212 Cu100 (4~20)mA/(1~5)V DC
WP6213 Pt10 (4~20)mA/(1~5)V DC
WP6214 Pt100 (4~20)mA/(1~5)V DC
WP6215 Cu50 (4~20)mA/(1~5)V DC 一进二出
WP6216 Cu100 (4~20)mA/(1~5)V DC
WP6217 Pt10 (4~20)mA/(1~5)V DC
WP6218 Pt100 (4~20)mA/(1~5)V DC

注:订货时必须注明量程范围 (范围内可任意选择)。
订货指南:
用户需要热电阻Pt100型温度变送器温度范围0~200℃,
订货型号:WP6214(Pt100 0~200℃)
