WP6230系列配电器

产品名称：WP6230系列配电器
产品编号：16125-918
产品型号：WP6230
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
WP6230系列配电器是一种模块化结构的导轨式仪表，它向现场二线制变送器提供隔离电源。同时将二线制变送器送来的(4～20)mA Dc信号转换成与之隔离的(4～20)mA DC或(1～5)V DC的信号输出。供给指示仪、记录仪、模拟调节器、可编程单/多回路数字调节仪、工业过程控制机及分散 系统， 组成多种多样的监视控制系统，广泛用于工业生产过程中检测与控制系统。该配电器是构成非防爆自控系统不可缺少的仪表品种。
 产品外形
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装
 产品特点

配电电压：(18.5～28.5)V
输入信号：(4～20)mA DC
输出信号: (4～20)mA DC或(1～5)V DC
负载电阻: ·(4～20)mA DC输出时≤500Ω;特殊负载订货时注明可供(250～600)Ω等
          ·(1～5)V Dc输出时≥250kΩ
精 度: 0.5级
共模干扰: 50Hz时＜5mV
响应时间: ＜1s
隔 离: 输入、输出、电源间相互隔离
电 源：24V Dc±2V
功 耗：＜1.5W
环境温度：(-10～60)℃
相对温度：＜90%（不结露）
绝缘电阻: 电源、输入、输出端子间≥100MΩ
绝缘强度: 电源、输入、输出端子间500V AC1分钟不飞弧、不击穿
重 量：约150g
维 护：在安装配线状态下，仪表可以更换

 功能示意图

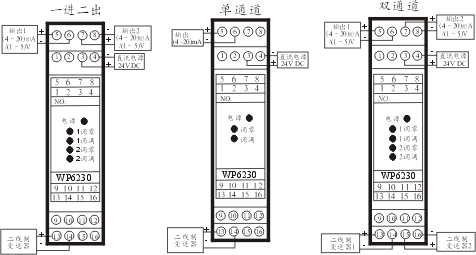

 仪表接线图
 仪表选型
型号
分度号
 输出信号 通道数 备注
WP6231 (4~20)mA DC (4~20)mA/(1~5)V DC 单通道
出厂时输出默认为(4~20)mA
如需(1~5)V订货时请说明
WP6232 (4~20)mA DC (4~20)mA/(1~5)V DC 双通道
WP6233 (4~20)mA DC (4~20)mA/(1~5)V DC 一进二出

订货指南:
用户需要给现场压力/差压变送器配电，1路(4～20)mA输出
订货型号：WP-6231
