SWP-TC系列计数仪表

产品名称:SWP-TC系列计数仪表
产品编号:1114-826
产品型号:0
更新时间:2010.11.16
浏览次数:
更多产品图片:




产品详细介绍:

 SWP系列智能计数表适用各种计数脉冲、长度测量和控制。
一、 主要特点
  1、高亮度LED数字显示测量值
  2、支持多机网络通讯,通讯协议可任意自由设定
  3、独特的全开放式用户自设定界面
    输出方式设定
    报警方式设定
  4、设定参数断电长久保留及参数密码锁定
  5、设定计数目标值
  6、交直流开关电源供电方式

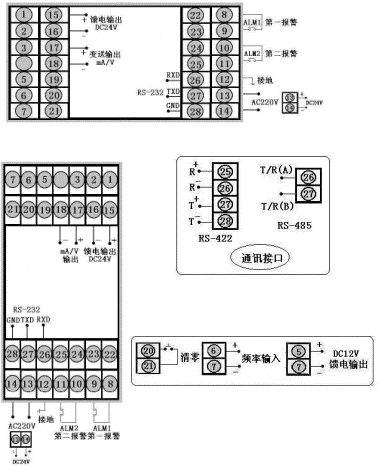

二、SWP-TC系列计数仪表接线图
型号
SWP-TC-C803系列
接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

型号
SWP-TC-C803系列
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号
SWP-TC-C403系列

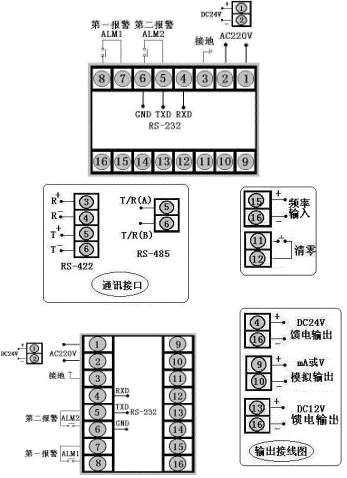

接 线 图
仪表外形

仪表尺寸:48×96×140mm
开孔尺寸:45×92mm
重 量:240g

仪表外形

仪表尺寸:48×96×140mm
开孔尺寸:44×92mm
重 量:240g

型号
SWP-TC-C903系列

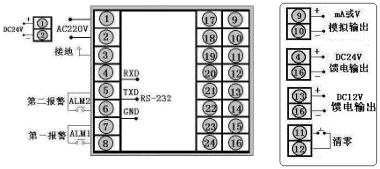

接 线 图
仪表外形

仪表尺寸:72×72×112mm
开孔尺寸:68×68mm
重 量:240g

三、SWP-TC系列计数仪表型譜表
型 号
代 码
说 明
SWP-TC-
 □ □ □□ □ □ □ □ □ □ □ SWP系列计数表
外型特征
C
S

横式仪表
竖式仪表
外形尺寸
4
8
9

96×48mm,48×96mm
160×80mm,80×160mm
96×96mm
控制作用
01
03

测量显示
三位控制
通讯方式
0
2
4
8

无通讯
通讯协议为 RS-232
通讯协议为 RS-422
通讯协议为 RS-485
输出方式
0
1
2
3
4
5
6
7

无控制输出
继电器触点
电流 4~20mA
电流 0~10mA
电压 1~5V
电压 0~5V
SCR-过零触发脉冲
SSR-固态继电器
输入类型

A:集电极开路信号输入(OC门)
B:射级开路信号输入(OE门)
C:电平信号输入
D:开关量输入/触点信号(无源)
E:电流型信号输入
第一报警方式
N
H
L

无报警(可省略)
AL1上限报警
AL1下限报警
第二报警方式
N
H
L

无报警(可省略)
AL1上限报警
AL1下限报警
显示方式及馈电输出
N
0.8
P

0.56 英寸 LED显示(可省略)
0.8 英寸 LED显示
DC 24V馈电输出
供电方式
W
T
DC24V供电
AC90~260V供电(开关电源)
AC220V供电
★以上C、E两种输入类型用户订货时请提供输入信号的幅值。如电流信号输入时是,要提供输入信号为低时是多少毫安,输入信号为高时是多少毫安。
