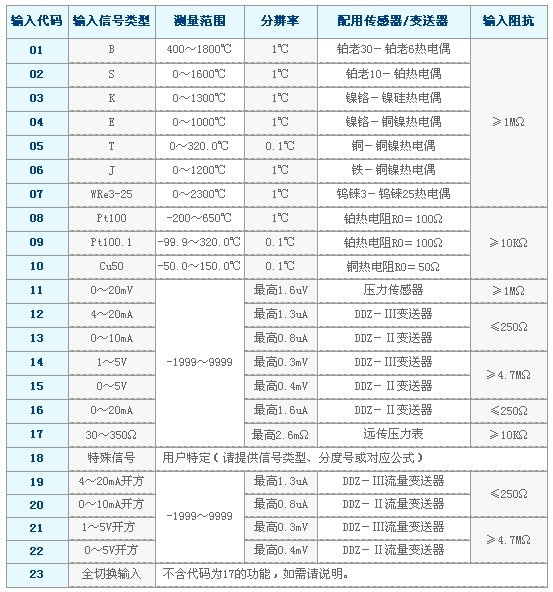

智能数显仪表概述、通用主要技术参数、通用输入类型表
产品名称：智能数显仪表概述、通用主要技术参数、通用输入类型表
产品编号：134532-175
产品型号：1
更新时间：2010.11.16
浏览次数：
更多产品图片：
|
 |
产品详细介绍： |
|
本系列产品采用表面封装模块化工艺，大大提高了仪表的抗干扰能力，具有显示、控制、变送、通讯、wn****信号输入等功能，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。 可广泛用于电力、冶金、化工、石化、造纸印染、酿造、烟草、航天基地等领域。
采用***新无跳线技术，使输入端口具备wn****信号输入功能，只需通过改变内部参数，即可实现多种输入信号（各种热电偶、热电阻、远传压力、mV、标准电压/标准电流信号）之间的轻松切换。线路板经过优化设计及生产工艺不断完善，降低了温度漂移、提高了抗干扰性能，确保产品在长期工作中的稳定性和可靠性。
采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。
输出回路均采用光电隔离, 抗干扰能力强。可带串行通讯接口，可与各种带串行接口的设备进行双向通讯，组成网络控制系统。
具备多种标准外形尺寸,能适用各种测量控制场合。 整机采用卡入式结构,安装十分简便。 |
有关说明：
(1)显示颜色
LED数码管有红色、黄绿色二种颜色 , 光柱有红色和绿色两种颜色可供选择。带单屏数字显示的仪表，出厂默认LED为红色；带双屏数字显示的仪表，出厂默认主屏为红色 , 副屏为黄绿色；光柱仪表出厂默认为红色。若需更换显示颜色，可在订货时说明。
(2) 三屏数字显示仪表,默认三屏均为红色。
(3)仪表出厂时测量精度等级默认为0.5级,需0.2级订货时请说明。
(4) 仪表接线端子说明：   为仪表输入端子符号   为仪表输出端子符号
(5)本选型仪表接线图如有改动，恕不另行通知，请以随机接线图为准。 | |
|
输入信号
|
模拟量 ·热电偶: B、S、K、E、J、T、WRe3~25等
·热电阻: Pt100、Cu50、Pt100.1
·电 流: 0～10mA、4mA～20mA等（输入阻抗≤250Ω）
·电 压: 0～5V、1V～5V、mV等（输入阻抗≥1MΩ）
·远传压力电阻：30Ω～350Ω |
|
输出信号 |
模拟量输出 ·DC 4mA～20mA (负载电阻≤750Ω)
·DC 0～10mA (负载电阻≤1.5KΩ)
·DC 1V～5V (负载电阻≥250KΩ)
·DC 0～5V (负载电阻≥250KΩ)
开关量输出 ·继电器控制输出:
触点容量（阻性负载）—AC220V/3A；DC24V/3A
·可控硅过零触发脉冲输出(SCR)—可触发600V/100A可控硅
·固态继电器控制信号输出（SSR）—输出DC9V/30mA
·可控硅过零触发输出—双向可控硅600V/5A
通讯方式 ·RS-232C,RS-485
波特率 ·300bps～9600bps（自由设定）
馈电输出 ·DC 24V，负载≤30mA |
|
特性 |
测量精度 ·数字：±0.5%FS±1字 ·光柱：±1%FS
分 辨 率 ·数字显示：±1字 ·光柱显示：±1线
显示范围 ·数字：-1999～9999 ·光柱：0～100%
显示方式 ·四位高亮度LED数码显示 ·101线高分辨率光柱显示
·发光二极管工作状态显示 ·单屏数码显示/双屏数码显示
·单屏数码+单光柱显示 ·双屏数码+双光柱显示
控制方式 ·可选择上限、下限或上上限、下下限控制
控制设定值 ·控制设定值和回差值全量程内自由设定
温度补偿 ·0～50℃温度自动补偿
参数设定 ·面板轻触式按键数字设定 ·参数设定值断电后长久保存
·参数设定值密码锁定
保护方式 ·热电偶/热电阻输入断线报警 ·继电器输出状态LED指示
·输入超／欠量程报警 ·输入超范围闪烁报警
·工作异常自动复位 |
|
电磁兼容 |
电源及I/O端子均通过2KV/5KHz的群脉冲抗干扰实验IEC NS61000-4A(电快速瞬变脉冲群、浪涌),±2KV/5KHz在质量、抗干扰能力及安全标准方面符合******标准。 |
|
使用环境 |
环境温度 ·-30～70℃
相对湿度 ·≤85% 无凝露 避免在带有腐蚀性和易燃易爆气体中使用
供电电压 ·线性电源 ·AC190V～240V
·开关电源 ·AC/DC 90V～265V ·AC/DC 22V～26V
功 耗 ·≤5W（AC 190V～240V 线性电源）
·≤4W（AC /DC85V～265V 开关电源）
·≤6W（AC/DC 22V～26V 开关电源） | |
 | |
