LD系列直装式静压液位变送器

产品名称：LD系列直装式静压液位变送器
产品编号：14509-849
产品型号：LD
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：

 产品外形
K外形
K1外形

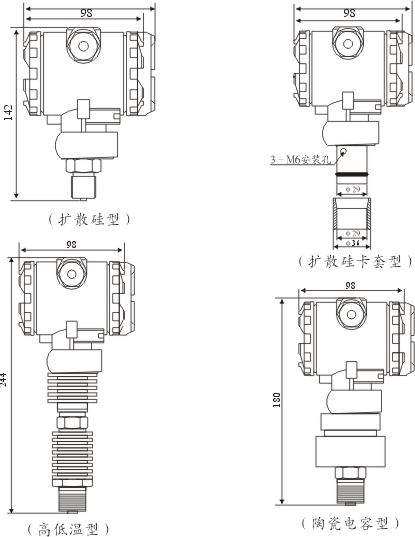

 外形尺寸
 产品特点
·精度高,可靠性好
·温度影响小
·稳定性±0.1%FS/年
·智能化,小型化
·控制参数密码锁定、确保安全
·测量范围大
·LCD数字量程显示或百分比显示
·软件补偿
·量程改变时可以不引入压力
·故障自诊断、远程设定通讯、远程控制
·防水、防尘、防震、防爆、防腐
·现场总线HART协议通信
 技术参数
工作电压    12.5V～36V DC
输出信号    4mA～20mA 二线制
测量范围    0～100m (***大)
精 度       0.2级、0.5级
稳 定 性    优于0.1%FS/年
允许温度    常温型
             介质 -20℃～70℃
             环境 -20℃～70℃
             贮存 -20℃～ 80℃
相对湿度     0～95%RH
与介质接触材料 过程连接   不锈钢1Gr18Ni9Ti
                密封       氟橡胶
                           聚四氟乙烯
                           焊接密封
                膜片       不锈钢316L
                           陶瓷电容
过程连接方式 法兰（默认为DN50 PN1.6MPa）
防护等级     Ip65 K1外壳为IP67
 工作原理
   液体中某一点的静压力与该点到液面的距离成正比，即：
其中:P～被测点的压力(压强)    ρ～介质密度
     g～重力加速度            h～被测点到液面的高度
    对已确定的被测介质及地点，ρ、g为常数，故被测点到液面的位置的变化只与被测的压力（压强）有关。
    WIDEPLUS-L系列静压液位变送器就是通过测定被测点的静压力来确定液面位置的。
 负载特性

型谱表

型　　　　　号

说　　　　　明

WIDEPLUS-L

□
□
□
□
□
□□
□
□
□
□
□
□



类型
C
                         C标准缆式(缆线温度≤70℃)(注1)
  C1一体式不带接线盒(注1)
  C2一体式带接线盒(注1)
R


  杆式（注1）

D
                         直装式（注1）
G

铠装缆式
（注1）
 G1铠装管为1Gr18Ni9Ti
 G2铠装管为316不锈钢
显示特征

S
                       标准型（无防爆）
D
                       隔爆型ExdII BT5或ExdII CT6(K1外形)
I
                       本安型ExibII CT6或Exia II CT6
过程连接件材料
1
                     不锈钢316L
2
                     不锈钢304
3
                     不锈钢1Gr18Ni9Ti
9
                     特殊要求
过程连接件方式
T
                   外螺纹G12
F
                  法兰(注2)
Y
                   特殊要求
膜片材料
A

扩散硅
膜  片
  A1标准型
  A2超稳定型
C
                 陶瓷电容膜片
密封件材料
1F
             　氟橡胶
2F
               丁腈橡胶
3F
               全密封焊接(不适用扩散硅)
4F
               全密封焊接(仅用于扩散硅)
信号输出方式

2
             4~20mA二线制
9
             特殊要求
显示方式

A
           无现场指示
B
           0~100%线性指示
C
           LCD数字量程显示（液晶）
D
           LED数字量程显示（数码管）
E
           LCD数字0~100%显示
F
           LED数字0~100%显示

精度等级

1
         0.1级(注3)
2
         0.2级
5


　0.5级

配重

H
    无配重
Z
    标准配重(请提供流速、密度)
Y
    特殊要求

安装尺寸

□
     安装尺寸仅限于缆式杆式（注4）
测量范围

□
   见WIDEPLUS-L通用压力变送器标准量程表
选型举型
  WIDEPLUS-LCS1FA1F2A5H
●订货注明: 液体介质密度（ ）
            液位量程h=（ ）米
            缆式：电缆长度L=（）米
            杆式：插入深度L=（）米（探头到法兰的距离）
●注1: 一体式是采用进口不锈钢隔离膜片的传感器和高性能的专用放大电路直接封装在探头中。
●注2：缆式及杆式液位法兰默认为DN20 PN0.6MPa,直装式液位法兰默认为DN50 PN1.6MPa，特殊订货请注明。
●注3: 0.1级精度要选用超稳定型扩散硅膜片材料（A2）才能实现。
●注4：安装尺寸在缆式及杆式变送器使用，如测量水井水位量程10m安装尺寸11m，则多出1m作安装调节用，实际测量为10m，不注明，缆式默认1m高度调节，杆式用户应详细注明安装尺寸。
●注 ：缆式液位变送器的导气电缆采用进口耐磨、耐弱酸、抗低温等高性能的环保型材料，可用于食品、医药等测量现场。
 标准量程表
表压代码
绝压
测量范围
量程调节范围
扩散硅或高低温型过载
电阻式
扩散硅
高低温型
G01
×
0-4kPa
1.6kPa-5kPa
6.0kPa
×
×
√
G02
×
0-6kPa
4kPa-10kPa
9.0kPa
×
√
√
G03
×
0-10kPa
4kPa-20kPa
15kPa
×
√
√
G04
×
0-16kPa
6.4kPa-20kPa
25kPa
×
√
√
G05
A1
0-20kPa
8kPa-35kPa
30kPa
×
√
√
G06
A2
0-25kPa
10kPa-35kPa
40kPa
×
√
√
G07
A3
0-30kPa
12kPa-35kPa
45kPa
×
√
√
G08
A4
0-35kPa
14kPa-35kPa
55kPa
×
√
√
G09
A5
0-40kPa
16kPa-70kPa
60kPa
×
√
√
G10
A6
0-60kPa
24kPa-70kPa
90kPa
√
√
√
G11
A7
0-100kPa
40kPa-100kPa
150kPa
√
√
√
G12
A8
0-160kPa
64kPa-200kPa
250kPa
√
√
√
G13
A9
0-200kPa
80kPa-200kPa
300kPa
√
√
√
G14
A10
0-250kPa
100kPa-350kPa
400kPa
√
√
√
G15
A11
0-400kPa
160kPa-700kPa
600kPa
√
√
√
G16
A12
0-600kPa
240kPa-700kPa
1.0MPa
√
√
√
G17
A13
0-1.0MPa
0.4MPa-1.0MPa
1.5MPa
√
√
√
　注：打“× ”表示不提供；打“√ ”表示按标准量程提供。
