WP6220/6250系列热电偶温度变送器

产品名称：WP6220/6250系列热电偶温度变送器
产品编号：1604-333
产品型号：WP6220/6250
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
 WP6220/6250系列热电偶温度变送器是一种模块化结构导轨式仪表 ，它将热电偶的变化转换为与温度成线性关系的（4~20）mA DC或(1~5）V Dc隔离信号输出。
 产品外形
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装
 产品特点

输入信号：E、K、S、B、R、J、T、热电偶
输出信号: (4～20)mA DC或(1~5)V DC
负载电阻: (4～20)mA Dc输出时≤500Ω
          (1～5)V Dc输出时≥250kΩ
精 度: 0.5级
补偿电阻: Cu50
冷端补偿误差: ≤1℃
共模干扰: 50Hz时＜5mV
响应时间: ＜1s
隔 离: 输入、输出、电源间相互隔离
电 源：24V DC±2V
功 耗：＜1.5W
环境温度：0~50℃
相对温度：＜90%（不结露）
绝缘电阻：电源、输入、输出端子间≥100MΩ
绝缘强度：电源、输入、输出端子间500V AC1分钟不飞弧、不击穿
重 量：约150g
维 护：在安装配线状态下，仪表可以更换

 功能示意图

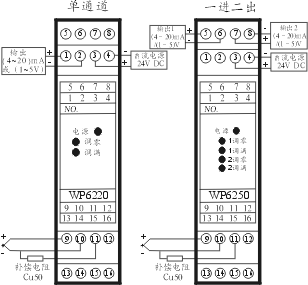

 仪表接线图
 仪表选型
型号
分度号
 输出信号 通道数 备注
WP6221 E (4~20)mA/(1~5)V DC 一进一出
出厂时输出默认为(4~20)mA
如需(1~5)V订
货时请说明
WP6222 K (4~20)mA/(1~5)V DC
WP6223 S (4~20)mA/(1~5)V DC
WP6224 B (4~20)mA/(1~5)V DC
WP6225 R (4~20)mA/(1~5)V DC
WP6226 J (4~20)mA/(1~5)V DC
WP6227 T (4~20)mA/(1~5)V DC
WP6251 E (4~20)mA/(1~5)V DC 一进二出
出厂时输出默认为(4~20)mA
如需(1~5)V订
货时请说明
WP6252 K (4~20)mA/(1~5)V DC
WP6253 S (4~20)mA/(1~5)V DC
WP6254 B (4~20)mA/(1~5)V DC
WP6255 R (4~20)mA/(1~5)V DC
WP6256 J (4~20)mA/(1~5)V DC
WP6257 T (4~20)mA/(1~5)V DC

分度号 量程范围℃
E 0~1000
K 0~1300
S 0~1600
B 400~1800
R 0~1600
T -200~+300
J 0~600

注：订货时须***注明量程范围 (范围内可任意选择)。

订货指南:
用户需要热电偶K型温度变送器温度范围0~800℃，
订货型号：WP6222（K 0~800℃）
