| WP6035-EX检测端隔离式安全栅,从安全区向危险区提供隔离直流电源供给变送器,变送器产生的(4～20)mA DC电流信号从危险区隔离传输到安全区,在两个独立回路(4～20)mA DC或(1～5)V DC输出。 |
| 产品外形 |
|
|
|
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装 |
| 产品特点 |
防爆标志：[Exib]ⅡC
电 源： 24V DC±2V
功 耗： 约3W（24V供电，20mA输出时）
危险区输入：(4～20)mA DC
配电电压：(18.5～28.5)V DC
安全区输出：
WP6000-EX WP6000-EX(V)
信 号： (4～20)mA (1～5)V
负载电阻： ≤500Ω ≥250kΩ
输出精度: 0.5级
温度漂移：0.01% F.S/℃
连续工作温度：(-10～+60)℃
******防爆电气产品质量监督检验中心(CQST)认证参数 (9、10、13、14端子间)
U0：30V, I0：26mA, C0：0.04μF,L0：1.0mH, P0：0.78W, Um：250V DC/AC
适用现场设备
二线制变送器(4～20)mA DC电流信号
|
| 功能示意图 |
|
|

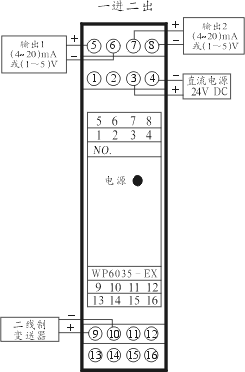

| 仪表接线图 |
|
|
| 仪表选型 |
| 型号 |
输入信号 |
输出信号 |
配电电压 |
通道号 |
| WP6035-EX |
(4~20)mA DC |
(4~20)mA DC /(1~5)V DC |
(18.5~28.5)V DC |
一进二出 |
订货指南:
用户需要现场危险区为接压力/差压变送器的配电器安全栅，需要两路输出(4～20)mA的安全栅。
订货型号：WP6035-EX | |
