WP6071-EX热电阻隔离式安全栅

产品名称：WP6071-EX热电阻隔离式安全栅
产品编号：154916-681
产品型号：WP6071-EX
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
WP6071-EX热电阻隔离式安全栅，将现场2/3线制热电阻的阻值变化转换为与其对就的温度成线性关系的(4~20)mA DC或(1~5)V DC隔离信号输出。
 产品外形
仪表外形尺寸：114.5×99×22.5(高×宽×深mm）
仪表安装: 35mmDIN导轨式安装
 产品特点

防爆标志: [Exia] ⅡC
功 耗：约1.8W（24V供电，20mA输出时）
电 源：24V DC±2V
危险区输入信号：Cu50、Pt100热电阻
量程范围：Pt100(-200～600)℃(用户订货时指定)
          Cu50(-50～150)℃(用户订货时指定)
安全区输出：
         WP6071-EX               WP6071-EX（V）
信 号： (4～20)mA                   (1～5)V
负载电阻：≤500Ω                  ≥250kΩ
输出精度：0.5级
温度漂移：0.01% F.S/℃
连续工作温度：(0～+50)℃
    ******防爆电气产品质量监督检验中心 （CQST）认证参数 (9、10、11端子间)：
U0：4V, I0：90mA, C0：100μF , L0：4.2mH，P0：0.09W, Um：250V DC/AC
适用现场设备：Pt100、Cu50热电阻传感器。

 功能示意图

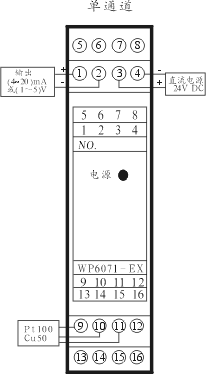

 仪表接线图
 仪表选型
型号 输入信号 输出信号 通道号
WP6071-EX
 Pt100 (-200~+600)℃可选
  Cu50 (-50~+150)℃可选
 (4~20)mA DC /(1~5)V DC 单通道
注：订货时须***注明量程范围(范围内可任意选择).
订货指南:
    用户需要热电阻Pt100安全栅温度范围0~100℃，
订货型号：WP6071-EX（Pt100 0~100℃）
