WP201/202系列隔离转换模块采用小型导轨式结构表面封装工艺,大大提高模块的抗干扰能力，能将温度、压力、流量、位移、标准电压、标准电流等模拟信号转换成与之相隔离的标准电压或电流信号输出，可广泛用于冶金、化工、石化、造纸、印染、酿造、烟草、航天基地等领域。可直观显示测量值，可对参数进行修改，便于现场调试与操作。两路变送输出相互隔离并具有电流、电压输出的选择功能，也可针对不同范围分别变送输出，满足现场多样化需求。 |
| 产品外形 |
|
|
|
WP201系列隔离转换模块外形图 |
WP202系列隔离转换模块外形图 |
WP201安装示意图 |
WP202安装示意图 | |
| 原理框图及接线图 |
|
|
|

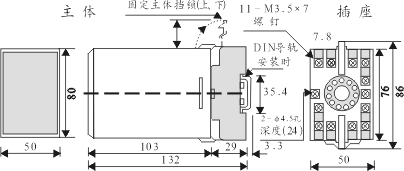

| WP模块通用安装示意图（DIN导轨安装或壁装外形尺寸，单位：mm） |
|
|

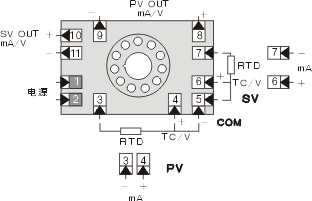

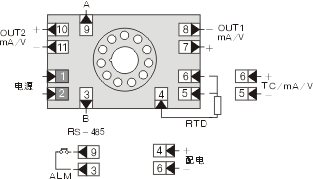

| 模块接线图 |
|
|
|
|
|
|
| 201/202系列隔离转换模块型谱表 |
|
型 号 |
说 明 |
|
WP-20 |
□ |
□□ |
□ |
□ |
□ |
-□□ |
□ |
□ |
□ |
|
|
输入通道 |
1 |
|
|
|
|
|
|
|
|
单路输入 |
|
2 |
|
|
|
|
|
|
|
|
双路输入 |
|
输入类型 |
|
TC |
|
|
|
|
|
|
|
智能热电偶温度隔离变送 |
|
TR |
|
|
|
|
|
|
|
智能热电阻温度隔离变送 |
|
IC |
|
|
|
|
|
|
|
智能电流/电压转换模块 |
|
DL |
|
|
|
|
|
|
|
智能配电器（双路输入无此功能） |
|
TI |
|
|
|
|
|
|
|
其它类型转换模块 |
|
第一路
输出方式 |
|
1 |
|
|
|
|
|
|
第一路输出为(1～5)V |
|
2 |
|
|
|
|
|
|
第一路输出为(4～20)mA |
|
3 |
|
|
|
|
|
|
第一路输出为（0～5）V |
|
4 |
|
|
|
|
|
|
第一路输出为（0～10）mA |
|
5 |
|
|
|
|
|
|
第一路输出为特殊规格变送输出 |
|
第二路
输出方式 |
|
0 |
|
|
|
|
|
无第二路输出 |
|
1 |
|
|
|
|
|
第二路输出为(1～5)V |
|
2 |
|
|
|
|
|
第二路输出为(4～20)mA |
|
3 |
|
|
|
|
|
第二路输出为（0～5）V |
|
4 |
|
|
|
|
|
第二路输出为（0～10）mA |
|
5 |
|
|
|
|
|
第二路输出为特殊规格输出 |
|
第三路
输出方式 |
|
0 |
|
|
|
|
无第三路输出（） |
|
1 |
|
|
|
|
第三路输出为继电器 |
|
2 |
|
|
|
|
第三路输出为SCR |
|
3 |
|
|
|
|
第三路输出为SSR |
|
4 |
|
|
|
|
第三路输出为RS-485通讯接口 |
|
PV输入代码 |
|
□ |
|
|
|
参见输入类型表 |
|
SV输入代码 |
|
□ |
|
|
参见输入类型表(单路输入无此代码) |
|
供电方式 |
|
T |
|
AC90～265V开关电源供电(可省略) |
|
W |
|
DC24V供电 |
|
输出量程范围 |
|
() |
输出量程范围 | |
选型举例：·WP-201-TC224-03 (0～1300℃),用户需单路输入的热电偶温度隔离变送模块，两路输
出均为 4~20mA，带485通讯，输入类型为K型热电偶，输出量程范围为0~1300℃。
·WP-202-TC220-0303 (0～1300℃),用户需双路输入的热电偶温度隔离变送模块，两路
输出均为 4~20mA，输入类型为K型热电偶，输出量程范围为0~1300℃。 |
| 智能频率转换模块型谱表 |
|
型 号 |
说 明 |
|
WP-201 |
－□ |
□ |
□ |
□ |
□ |
□ |
智能单路输入数码显示转换模块 |
|
输入类型 |
F |
|
|
|
|
|
智能频率转换模块（频率：0~7kHz） |
|
输入代码 |
|
1 |
|
|
|
|
适配三角波、正弦波、方波信号(500mV～24V) |
|
2 |
|
|
|
|
适配NPN、PNP三极管OC门信号 |
|
3 |
|
|
|
|
适配无源触点信号 |
|
4 |
|
|
|
|
适配(8～220V)交流周波 |
|
通讯方式 |
|
0 |
|
|
|
无通讯接口 |
|
8 |
|
|
|
RS-485通讯接口 |
|
变送输出 |
|
1 |
|
|
输出为(1～5)V |
|
2 |
|
|
输出为(4～20)mA |
|
3 |
|
|
输出为（0～5）V |
|
4 |
|
|
输出为（0～10）mA |
|
5 |
|
|
特殊规格变送输出 |
|
报警输出 |
|
N |
|
无报警输出 |
|
H |
|
上限报警输出 |
|
L |
|
下限报警输出 |
|
供电方式 |
|
T |
AC90～265V开关电源供电（可省略） | 选型举例：WP201-F101-H-T,用户需LED数码显示智能频率转换模块,频率为0～7kHz,适配三角波、
正弦波、方波信号，无通讯接口，输出为(1～5)V，上限报警输出，供电方式为AC(90～
265)V开关电源供电。 | |
