智能数字/光柱显示控制仪

产品名称：智能数字/光柱显示控制仪
产品编号：14729-328
产品型号：1
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
智能数字/光柱显示控制仪 采用xj****的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。
    采用***新无跳线技术,使输入端口具备单通道和wn****信号输入功能,只需通过仪表菜单的简单选定，即可实现多种输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
    采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。
    输出回路均采用光电隔离，抗干扰能力强。可带串行通讯接口，可与各种带串行接口的设备进行双向通信，组成网络控制系统。
 产品外形



外形：48×48×115mm
开孔尺寸：45×45mm
外形：96×48×115mm
开孔尺寸：92×45mm
外形：48×96×115mm
开孔尺寸：45×92mm
外形：72×72×115mm
开孔尺寸：68×68mm






外形：96×96×115mm
开孔尺寸：92×92mm
外形：160×80×115mm
开孔尺寸：152×76mm
外形：80×160×115mm
开孔尺寸：76×152mm
外形：80×160×115mm
开孔尺寸：76×152mm

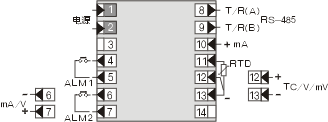

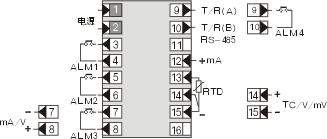

 产品接线图
 48×48仪表接线图
 72×72仪表接线图
 96×96仪表接线图
 160×80、80×160仪表接线图
 96×48、48×96、96×96、160×80、80×160仪表接线图

型谱表
型  号
   说   明
WP-
□□
□
□□
□
-□
□□
-□
□
□
-□

外形特征
C
                    单屏横式显示
S
                    单屏竖式显示
D
                    双屏横式显示
DS
                    双屏竖式显示
T
                    单屏单光柱竖式显示
TX
                    单屏单光柱横式显示
外形尺寸

3
                  48X48mm
4
                  96X48mm（横式）  48X96mm(竖式）
7
                  72X72mm（方式）
8
                  160X80mm  80X160mm是(可选光柱）
9
                  96X96mm（可选光柱）
控制作用

01
                测量显示
03
                测量显示带上、下限控制/报警
04
                显示带四限控制/报警（任意组合）
通讯方式

0
              无通讯接口
2
              RS-232C通讯接口
8
              RS-485通讯接口
输出方式

0
            无输出
1
            继电器输出
2
            (4～20)mA输出
3
            (0～10)mA输出
4
            (1～5)V输出
5
            (0～5)V输出
6
            SCR可控硅过零触发脉冲输出
7
            SSR固态继电器控制信号输出
8
            特殊规格变送输出
输入类型

□□
          参见“输入类型表”
第一报警

N
        无控制/报警（可省略）
H
        第一报警为上限报警
L
        第一报警为下限报警
第二报警

N
      无控制/报警（可省略）
H
      第二报警为上限报警
L
      第二报警为下限报警
馈电输出

P
    DC24V馈电输出
供电方式
      AC220V线性电源（可省略）
T
  AC（90～265）V开关电源供电
W
  DC24V供电
★型号举例： WP-C801-00-08-N ； WP-C403-01-12-HL ； WP-T804-81-08-2H2L
