超大屏幕单回路数字显示仪

产品名称：超大屏幕单回路数字显示仪
产品编号：141435-771
产品型号：1
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
超大屏幕单回路数字显示控制仪 采用xj****的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。
    采用***新无跳线技术,使输入端口具备wn****信号输入功能,只需通过仪表菜单的简单选定，即可实现多种输入信号(各种热电偶、热电阻、标准电压/标准电流信号)之间的轻松切换，提高了仪表的通用性和可靠性。
    输出回路均采用光电隔离，抗干扰能力强。可带串行通讯接口，可与各种带串行接口的设备进行双向通信，组成网络控制系统。
 产品外形
外形尺寸：390×190×75mm
开孔尺寸:378×178 mm

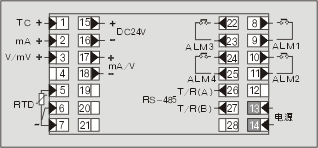

 产品接线图
 超大屏幕单回路数字显示控制仪表接线图
型谱表
型  号
说   明
WP-
□□
□
□□
□
-□
□□
-□
□
□
-□

外形特征
CD
                    4“LED大屏幕单屏横式显示仪表
外形尺寸

A
                  外形尺寸：390×190×75mm(注1)
 开孔尺寸：378 ×178 mm
控制作用

01
                测量显示
03
                测量显示带上、下控制/报警
04
                显示带四限控制/报警(任意组合)
通讯方式

0
              无通讯接口
2
              RS-232C通讯接口
8
              RS-485通讯接口
输出方式

0
            无输出
2
            （4～20）mA输出
3
            （0～10）mA输出
4
            （1～5）V输出
5
            （0～5）V输出
6
            SCR可控硅过零触发脉冲输出
7
            SSR固态继电器控制信号输出
8
            特殊规格变送输出
输入类型

□□
          参见“输入类型表”
第一报警

N
        无报警（可省略）
H
        第一报警为上限报警
L
        第一报警为下限报警
第二报警

N
      无报警（可省略）
H
      第二报警为上限报警
L
      第二报警为下限报警
馈电输出

P
    DC24V馈电输出
供电方式
      AC220V线性电源（可省略）
  ★注1：特殊尺寸订货时请联系。
    选型举例：WP－CDA03－82-23－HL-P
