智能多路巡检远传温度控制仪

产品名称：智能多路巡检远传温度控制仪
产品编号：141539-462
产品型号：1
更新时间：2010.11.16
浏览次数：
更多产品图片：

产品详细介绍：
智能多路巡检远传温度控制仪 是集我企业多年仪表设计制造经验，融*********新器件与控制算法，更高层次的体现了微处理器代表的智能化、系列化与高可靠性等特点。
    WP-XTRM系列多路智能巡检远传温度控制仪（多路温度变送器）仪表、基于广大用户熟悉了解上润仪表的基础上，向用户开放了仪表内部参数的设定界面，让使用者拥有充分的自主权，一改一贯以来依赖生产商的被动局面，让您能更方便地进行二次开发，是水泥、陶瓷、玻璃等行业专用检测仪表。
    该产品采用Pt100热电阻测温，输出信号为各个测温回路中温度***高的一路,并以4～20mA信号输出，平时工作显示回路中温度***高的一路，若用户需要时可通过面板按键观看任何一路温度。由于它采用二线制******标准信号输出，可以与控制计算机和各种二次仪表接口，并且有较高的抗干扰能力。
    高性能、低价格、智能型、抗干扰、二线制信号传输，现场显示LED，防水、防尘满足现场安装要求。
 主要技术参数
输入信号
  测量通道 ·1～4路巡回测量
 模拟量 ·电 阻：标准热电阻 — Pt100
输出信号
  变送输出负载·250Ω～750Ω
 输出 ·DC 4mA～20mA
特性
  测量精度 ·显示精度：±0.2%FS ·变送输出精度：±0.5%FS
 分 辨 率 ·0.1字；
 测量范围 ·0.0～200.0℃
 重量 ·500g
 外形尺寸 ·110（W）×160(H)×67(D) mm
 产品外形

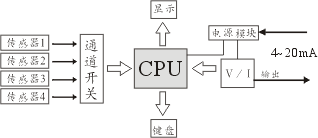

 工作原理方框图  系统应用图
 仪表接线图
 智能多路巡检远传温度控制仪接线图

型谱表
型  号
说   明
WP-XTRM
□
□
□□

显示方式
1
      LED数字显示
输入通道
输入铂电阻：Pt100
1
    一通道输入
2
    二通道输入
3
    三通道输入
4
    四通道输入
测量量程

10
  0～100℃
15
  0～150℃
20
  0～200℃
   ★注：本产品为水泥行业等专用温度检测仪，它将每路输入信号进行比较后，选择***高测量温度
     那一路作为变送(4～20)mA电流输出。且变送输出与供电电源只需共用两根线即可。
   ★注：本产品可直接安装于现场，工作环境温度可达 -20℃～80℃。
   ★注：用户需用四路温度监测仪，数码管显示、热电阻PT100，测温范围0～150℃
   ★注：型号举例：WP-XTRM-1415
   ★注：特殊要求订货请与上润公司联系。
