单回路声光报警控制仪

产品名称：单回路声光报警控制仪
产品编号：141754-197
产品型号：0
更新时间：2010.11.16
浏览次数：
更多产品******：

产品详细介绍：
单回路声光报警控制仪 采用xj****的微处理器进行智能控制,可与本公司各种控制仪表或其它接点式检测控制仪表配套使用。
    可方便拼装成多回路报警系统。
    现场可任意选择常开或常闭输入方式。
    单片机技术，光电隔离，内置蜂鸣器，整机抗干扰能力极强。半导体平面发光器件，亮度高、色柔和、功耗低，并联驱动，工作寿命长，且灯屏更换方便。插入式电路板结构，有继电器触点输出和电压输出等多种输出方式便于维护和操作。
 主要技术参数
输入信号
  开关量     ·无源接点开关量（常开或常闭）
 电平       ·供音响使用的控制信号，高电平≥4V
输出信号
  开关量输出 ·输出一对无源常开触点开关（报警时闭合），触点动作同步
             于报警音响
           ·直流电平信号输出＞4V
           ·无源开关量（常开：报警时闭合）
           ·触点容量：3A/24V DC；0.7A/110V AC(阻性负载)
特性
  测量通道   ·单通道
 消音测试   ·外接消音测试按钮功能
 显示方式   ·斜面发光管工作状态显示 ·平面发光管工作状态显示
使用环境
  环境温度   ·0～50℃
 相对湿度   ·≤85% RH 无结霜、无腐蚀性气体
 供电电源   ·DC24V±5% 线路输入电阻≤50Ω
 功　　耗   ·报警时1.8W,无报警时0.1W
 产品外形

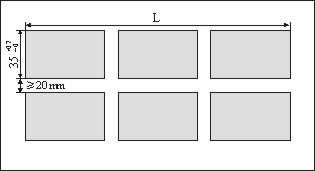

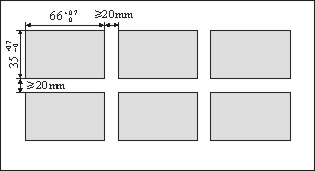

 密集安装的开孔尺寸（单位：mm）  点阵式安装的开孔尺寸（单位：mm）

M=(40×m)-5
L=(80×n)-14
M:每列报警器的个数
n:每排报警器的个数
条列式安装的开孔尺寸（mm）

L=(80×n)-14
n:每排报警器的个数
 报警功能
报警器
正常
报警
确认
恢复正常
确认前恢复
确认
灯光
音响
 注：
灯灭
闪光
平光
无声
发声
型谱表

型　　　　　号

说　　　　　明

WP-

□
□
□□
-□
-□
-□
-□
-□



外形特征
B
              　大屏幕闪光指示，声光报警
外形尺寸

8
               80×40×120mm
控制作用


01
         　闪光报警（带继电器输出）
发光管颜色
R
        红色
G
        绿色
Y
           ******
发光管外形

1
         平面
2
         斜面
输入类型
A
       接点式闭路报警
B
       接点式开路报警
C
       标准TTL电平(订货时请标明输入范围)
D
       特殊规格
记忆报警
         不带记忆报警功能(可省略)
K
     带记忆报警功能
供电方式

W
   DC 24V供电
